När huvudsäkringen och jordfelsbrytaren löser ut – ett verkligt felsökningsfall
Det här är ett verkligt felsökningsfall från ett serviceuppdrag utfört av Elinstallationer i Bengtsfors AB. Händelseförloppet och bilderna bygger på ett faktiskt fel som upptäcktes ute hos kund.
Ibland säger ett verkligt felsökningsfall mer än hundra generella råd. Den här gången kontaktades vi av en kund där både huvudsäkringen och jordfelsbrytaren hade löst ut. Det visade sig vara ett fel som hade utvecklats under en längre tid. Vi går igenom vad vi hittade, varför det hände, och vad det säger om vikten av att inte bara byta en säkring och gå vidare.
Vad kunden upplevde
Det första kunden märkte var att tv:n och belysningen började bete sig konstigt – innan något löste ut. Strax därefter slog både huvudsäkringen och jordfelsbrytaren ifrån. Kunden bytte säkringen och återställde jordfelsbrytaren, men den löste ut igen så fort anläggningen sattes i drift. När felet återkom valde kunden att ta kontakt med oss för felsökning, i stället för att fortsätta byta säkringar utan att veta orsaken.
Det var ett klokt beslut. Att en säkring löser ut en gång kan vara en tillfällighet, men löser den ut igen, eller följs av att jordfelsbrytaren också löser ut, är det ett tecken på att något i anläggningen faktiskt behöver undersökas.
Vad vi hittade vid felsökningen

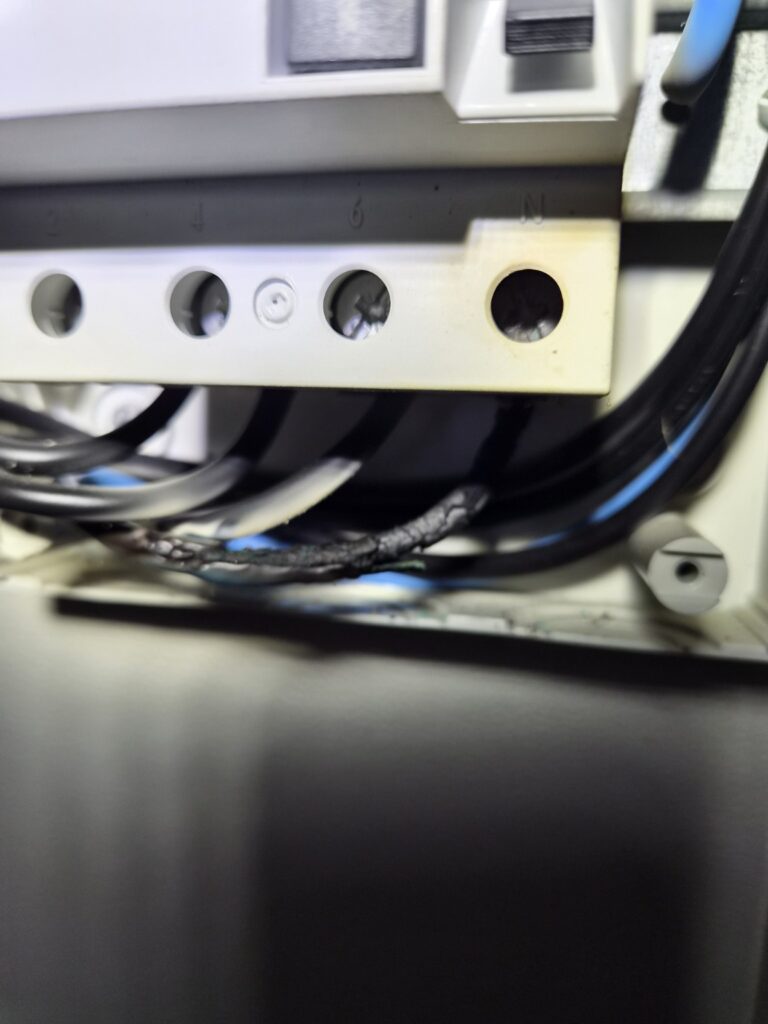

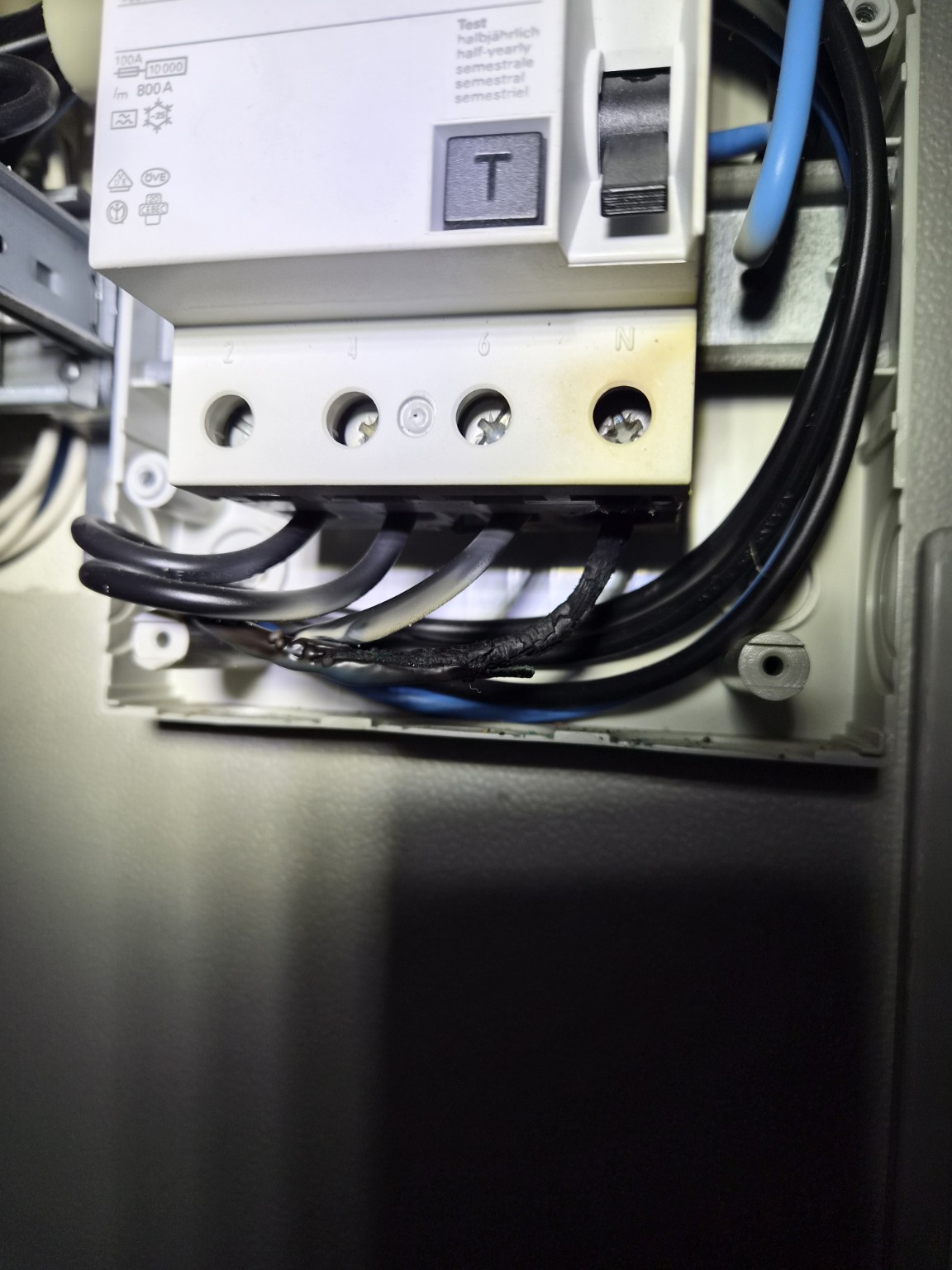

Vi började med att kontrollera elcentralen. Vid en närmare inspektion upptäckte vi en kraftigt överhettad anslutning på den utgående nollledaren från jordfelsbrytaren. Den dåliga anslutningen hade utvecklat så mycket värme att kabelns isolering hade smält och förkolnat, med sotbildning runt den skadade delen. Missfärgningen på jordfelsbrytarens kapsling, nära anslutningsplinten, visade att det inte handlade om en kortvarig händelse – det hade varit tillräckligt varmt, tillräckligt länge, för att värmen skulle föras in i plasten.
Det som gjorde felet tydligt var var skadan satt: bara på en enskild ledare, inte på flera kablar samtidigt, och strax nedanför plinten. Själva jordfelsbrytaren såg inte ut att ha havererat inifrån. Det mönstret är typiskt för en så kallad övergångsresistans – en dålig, högresistiv anslutning – snarare än ett fel i komponenten själv.
Varför blir en lös anslutning så varm?
En lös anslutning fungerar nästan som ett litet värmeelement. Även en liten övergångsresistans kan utveckla betydande värme när tillräckligt mycket ström passerar. Redan några hundradels ohm kan innebära tiotals eller till och med hundratals watt värmeutveckling vid höga belastningar – i praktiken som att ha en lödkolv stående inne i elcentralen.
Det förklarar också varför säkringen inte löser ut direkt när problemet uppstår. Strömmen genom kretsen kan fortfarande vara helt normal – det är själva anslutningen, inte strömstyrkan, som är felet. Säkringar och automater känner bara av strömmen, inte kvaliteten på en skruvanslutning.
En lös anslutning kan uppstå av flera anledningar:
- Anslutningsskruven drogs inte åt med rätt moment vid installationen
- Ledaren sattes inte i korrekt eller helt i plinten
- Anslutningen har lossnat över tid på grund av termisk cykling
- Finlitsad kabel har monterats utan rätt ändhylsa där det krävs
Det går däremot inte att avgöra orsaken enbart genom att titta på skadan. Därför är det viktigt att kontrollera hela installationen innan man drar några slutsatser.
Det förklarar också varför kunden märkte att tv:n och belysningen betedde sig konstigt innan säkringen löste ut. En försämrad anslutning på nolledaren kan i vissa fall ge små spänningsvariationer i de kretsar som delar samma nolla, vilket ofta märks som flimrande belysning eller apparater som beter sig oberäkneligt – långt innan felet blir så allvarligt att en säkring eller jordfelsbrytare löser ut.
Varför löste jordfelsbrytaren ut?
En lös anslutning löser inte i sig ut en jordfelsbrytare – det är fortfarande bara ström som flyter genom kretsen som vanligt. Men när isoleringen väl bränns bort, förkolnas eller om en ledare kommer i kontakt med metall eller en annan ledare, skapas en läckväg till jord. Det är då jordfelsbrytaren gör precis det den är konstruerad för att göra, och kopplar bort kretsen.
I det här fallet gjorde jordfelsbrytaren sannolikt sitt jobb och begränsade följderna när felet utvecklades.
Så åtgärdade vi felet

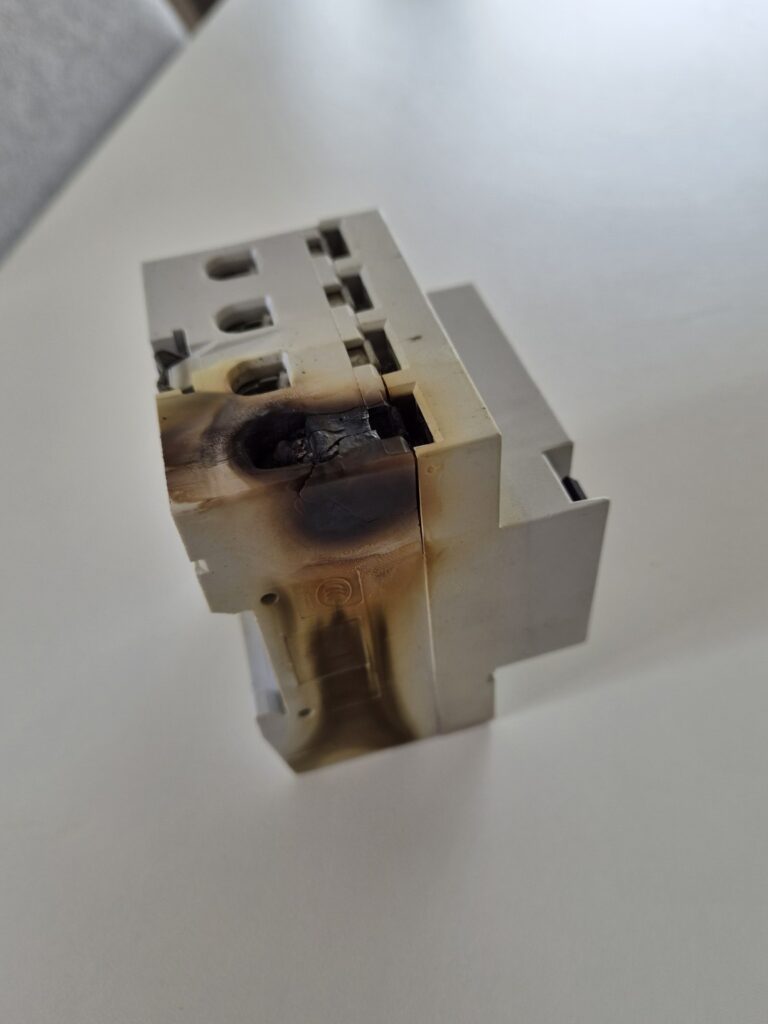

Den skadade delen av ledaren kapades bort ner till oskadad koppar, och jordfelsbrytaren byttes ut eftersom både anslutningen och kapslingen hade tagit skada av värmen. Är kopparn man kapar tillbaka till blank och obruten är det oftast ett gott tecken – är kopparn däremot mörk, spröd eller kraftigt oxiderad flera centimeter in, har värmen spridit sig längre än vad isoleringen utåt visade, och mer av kabeln behöver bytas. Innan anläggningen sattes i drift igen kontrollerade vi även övriga anslutningar i centralen, eftersom en enskild lös anslutning ibland är ett tecken på att fler behöver ses över.
Vad kan man lära sig av det här?
Att en säkring inte löser ut betyder inte att allt är säkert. En lös anslutning kan sitta och utveckla värme i månader innan någon märker något, och ibland är den första varningssignalen rök eller en bränd lukt snarare än en säkring som löser ut. Det är också därför en helhetsgenomgång av elcentralen ofta är mer värd än att bara byta ut den enskilda komponent som till slut gav upp. Vill du läsa mer om vanliga brister i äldre installationer har vi skrivit om det i vanliga elfel i äldre hus, och om skillnaden mellan jordfelsbrytare och personskyddsautomat i den här artikeln.
Kort sammanfattning
✔ Upprepade utlösningar av huvudsäkring eller jordfelsbrytare är ett tecken på att felsöka, inte bara byta säkring
✔ Flimrande belysning eller apparater som beter sig konstigt kan vara ett tidigt tecken på en försämrad anslutning, redan innan en säkring löser ut
✔ En lös anslutning kan utveckla betydande värme trots normal ström, eftersom skydden bara känner av strömstyrkan
✔ Skador på isolering och kapsling betyder oftast att komponenten behöver bytas, inte bara repareras
✔ Jordfelsbrytaren löser i regel ut när en skadad ledare skapar en läckväg till jord – ett tecken på att skyddet fungerar som det ska
✔ En enskild lös anslutning kan vara ett tecken på att fler anslutningar i centralen bör kontrolleras
Små förändringar – som blinkande lampor, en bränd lukt eller säkringar som löser ut utan tydlig anledning – är ofta de första tecknen på att något inte står rätt till. Att undersöka orsaken i tid är nästan alltid både enklare och billigare än att vänta tills skadan blivit större.
Har din jordfelsbrytare eller huvudsäkring löst ut flera gånger?
Vi hjälper dig att hitta orsaken och åtgärda felet på ett säkert sätt, i stället för att bara byta säkring och hoppas att det inte händer igen. Kontakta oss för felsökning.
Kontakta ossVanliga frågor
Räcker det att bara byta säkringen om den löser ut igen? Nej. Löser en säkring eller jordfelsbrytare ut mer än en gång bör orsaken felsökas innan anläggningen sätts i drift igen, eftersom upprepade utlösningar ofta pekar på ett underliggande fel.
Kan en lös anslutning vara farlig även om ingenting löser ut? Ja. En lös anslutning kan utveckla värme under lång tid utan att någon säkring eller jordfelsbrytare reagerar, eftersom skydden bara känner av strömstyrkan, inte anslutningens kvalitet.
Behöver hela kabeln bytas om isoleringen är skadad? Det beror på hur långt värmen har spridit sig. Är kopparn blank och obruten strax innanför den skadade delen räcker det ofta att kapa bort den skadade biten. Är kopparn mörk eller spröd längre in behöver en större del av kabeln bytas.
Kan flimrande lampor vara ett tecken på ett elfel innan säkringen löser ut? Ja, det kan det. Precis som i det här fallet kan en försämrad anslutning ge sig till känna genom flimrande belysning eller apparater som beter sig konstigt, innan felet blir så allvarligt att en säkring eller jordfelsbrytare löser ut. Vi går även igenom fler tidiga varningstecken i vår artikel om vanliga elfel i äldre hus.
Hur ofta bör man kontrollera en äldre elcentral? Det finns ingen exakt gräns, men är elcentralen gammal, eller om du märker tecken som varma uttag, missfärgningar eller lampor som flimrar, är det värt att låta en elektriker göra en genomgång innan ett litet fel utvecklas till ett större.
